ESPECIALIZAÇÃO TÉCNICA EM
CONSTRUÇÃO DE MODELOS DIGITAIS - BIM

Aula 3

RECONHECENDO OS MÉTODOS E TÉCNICAS DE CONFIGURAÇÃO DE ARQUIVOS DE PROJETOS PARA ELABORAR RENDERIZAÇÕES

Contexto

A SI Construções foi contratada para realizar a reforma de um restaurante. A empresária, dona do restaurante, deseja aplicar um forro no teto para cobrir as tubulações de ar-condicionado que fazem a climatização do espaço. Além disso, ela pretende mudar também a iluminação, para que fique mais convidativa e aconchegante. Roberta, engenheira responsável pelo projeto, está planejando uma forma de realizar uma apresentação criativa desse projeto e solicita que a ajuda de Laura nesse processo.

Roberta - Veja Laura, como está o teto desse restaurante com toda a tubulação aparente, não está nada aconchegante. Por isso a cliente deseja criar um forro para esconder esses tubos. Estou pensando em fazer uma apresentação criativa, e para isso preciso que você me ajude a construir uma perspectiva diferenciada.
Laura - Que ótima ideia, Roberta! Vou pesquisar agora mesmos diferentes tipos de perspectivas que podemos explorar nesse projeto, tenho certeza de que o projeto ficará incrível!

A imagem mostra Roberta e Laura realizando uma visita técnica no restaurante que será reformado, elas observam no teto as tubulações de ar-condicionado que a cliente deseja esconder.

Problematizando

Como reconhecer os métodos e técnicas de configuração de arquivos para elaborar renderizações?

Conhecimento em Pauta

RENDERIZAÇÃO: CONFIGURANDO AS CENAS

Imagine que você está numa festa de aniversário, e que bem no centro da mesa está um lindo e apetitoso bolo que chamou sua atenção desde que chegou. Você se pergunta qual será o recheio desse bolo ..., mas para descobrir qual o sabor, terá que esperar até a hora dos parabéns para que o bolo seja cortado.

A imagem mostra as mãos de uma pessoa cortando uma fatia de bolo.

Assim como é preciso cortar um bolo para enxergar o que há por dentro quando queremos saber qual o seu recheio. Para visualizar internamente um projeto ou modelo 3D de uma edificação precisamos realizar um corte, também chamado de seção, que irá possibilitar observar a disposição interna da construção e os elementos que não estão visíveis nas fachadas.

A partir desses cortes é possível então posicionar e configurar ângulos direcionados a elementos específicos que queremos observar do modelo 3D; e dessa forma, criamos as cenas do nosso projeto para que sejam renderizadas. Conforme as particularidades, características, tipos e usos de cada projeto podemos adotar diferentes estratégias para elaborar cenas e renderizações.

Para um projeto de arquitetura ou design de interiores, por exemplo, que tenha o objetivo de mostrar a disposição dos móveis e os acabamentos aplicados em um ambiente interno da forma mais realista possível, a escolha por um tipo de perspectiva e posicionamento da câmera que proporcione uma visão mais próxima do olho humano nos softwares de modelagem 3D e projeto, é a ideal.

Já em casos em que de se deseja mostrar a composição de uma edificação ou ambiente de forma mais ilustrativa, é possível fazer isso através de esquemas gráficos gerados por cortes 3D e perspectivas explodidas. Então, para configurar essas cenas, é preciso posicionar o seu modelo conforme o desejado usando os recursos de navegação, seleção e operações com objetos.

RECURSOS DE NAVEGAÇÃO, SELEÇÃO E OPERAÇÕES COM OBJETOS

Você consegue imaginar como os recursos de navegação, seleção e operações com objetos auxiliam na criação de imagens e vídeos renderizados? Esses recursos permitem a exploração do modelo 3D, seleção de elementos específicos e realização de diversas operações para aprimorar a qualidade da renderização. Veja a seguir como esses recursos são aplicados no SketchUp:

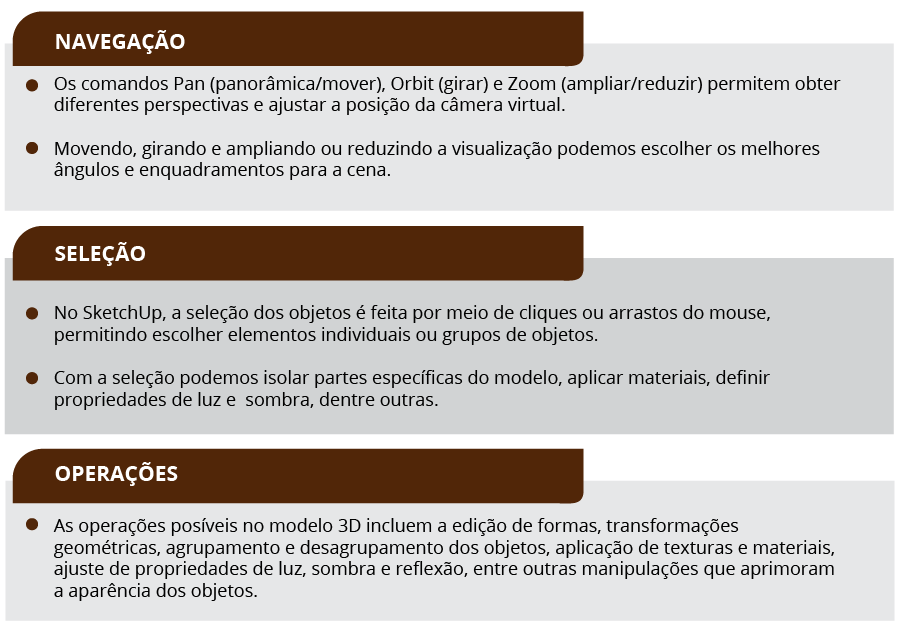

A imagem mostra como os recursos de navegação, seleção e operações auxiliam na criação de imagens e vídeos renderizados.

Usando os recursos de navegação, seleção e operações com objetos do SketchUp, produzimos renderizações mais detalhadas e realistas de maneira eficiente. Essas ferramentas nos permitem explorar ângulos ideais para destacar os elementos-chave, alcançando o resultado desejado.

Através de ajustes precisos, criamos cenas em perspectiva cônica ou paralela, ou até mesmo no formato de esquemas tridimensionais como cortes 3D ou perspectivas explodidas. Mas você sabe diferenciar esses diferentes tipos de representações visuais? Veja a seguir suas características e como podem ser aplicados.

PERSPECTIVAS CÔNICAS, PARALELAS E ESQUEMAS TRIDIMENSIONAIS (CORTES 3D, PERSPECTIVA EXPLODIDA)

As perspectivas cônicas, paralelas e os esquemas tridimensionais (cortes 3D e perspectiva explodida) oferecem possibilidades de representação visual dos modelos tridimensionais de projetos de acordo com a configuração de enquadramentos e composição das cenas. Para isso, utilizamos ferramentas que permitem realizar cortes ou gerar vistas do projeto, e, através da exportação é possível salvar e compartilhar as imagens geradas.

A perspectiva cônica, também conhecida como de um ponto de fuga, simula a percepção visual humana, criando uma ilusão de profundidade e distorção com base na distância e no ângulo de visão. Essa perspectiva é usada em renderizações realistas, proporcionando uma visão natural e imersiva da cena.

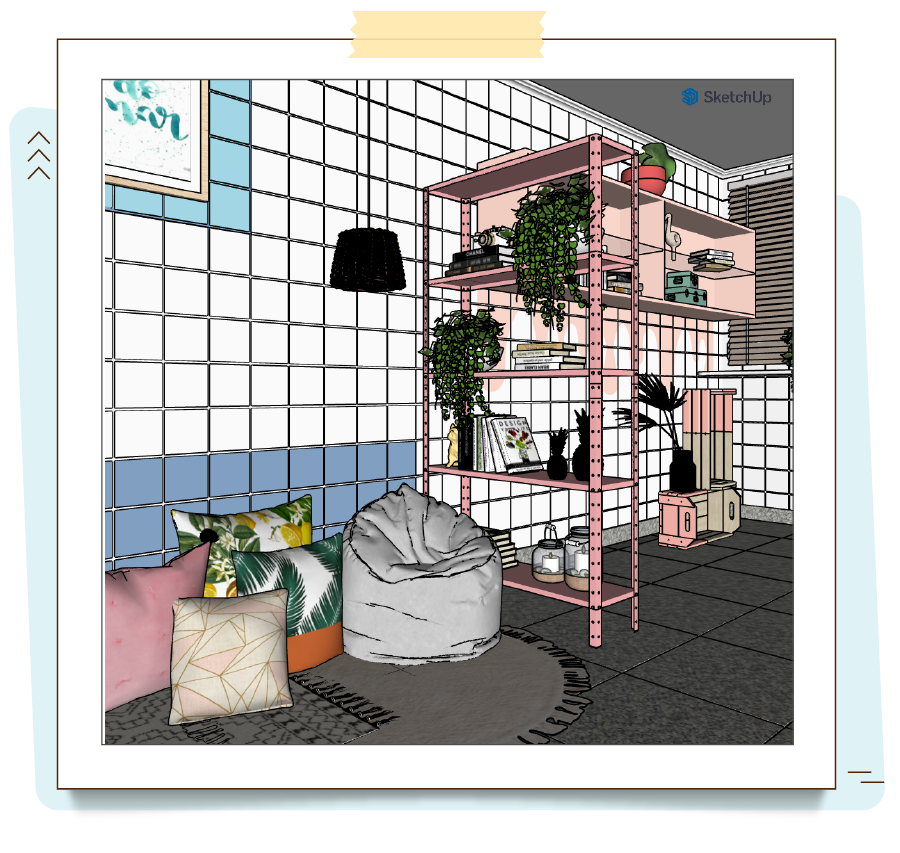

A imagem mostra a modelagem 3D feita no SketchUp de um quarto com uma estante rosa e pufs no chão, no modelo de perspectiva cônica.

Já a perspectiva paralela, também conhecida como projeção ortogonal, oferece uma representação mais técnica e precisa do modelo. Nesse caso, todas as linhas do modelo 3D são paralelas, e por isso não há distorção de perspectiva. Essa perspectiva é especialmente útil para fins de documentação técnica, como plantas baixas, elevações e cortes, onde é importante manter proporções e medidas precisas. Além disso, é possível criar perspectivas esquemáticas com esse recurso. Veja a seguir.

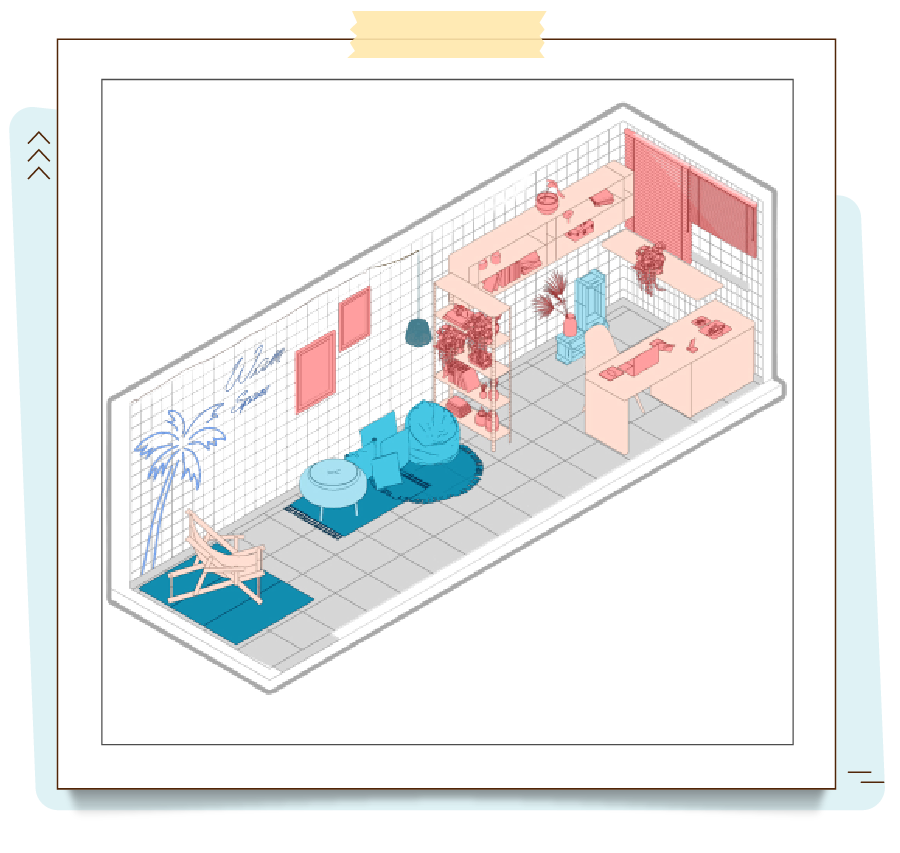

A imagem mostra a modelagem 3D feita no SketchUp de um quarto com uma estante rosa e pufs no chão, no modelo de perspectiva paralela.

Portanto, a decisão entre usar a perspectiva cônica ou paralela está ligada ao propósito e estilo visual desejado para o projeto. Assista o vídeo a seguir, para aprender a configurar essas perspectivas dentro do SketchUp.

Outras técnicas que podemos aplicar na representação e apresentação dos projetos são o corte 3D e a perspectiva explodida, já ouviu falar?

O corte 3D e a perspectiva explodida são técnicas de representação que permitem mostrar a estrutura e ambientes internos, possibilitando visualizar a relação espacial entre os elementos do projeto, o que facilita sua compreensão.

Enquanto os cortes 3D são gerados através da aplicação em conjunto de um ou mais planos de seção no modelo; a perspectiva explodida é criada por meio da separação dos elementos que compõem o modelo, seguindo um plano de projeção ortogonal. Veja um exemplo a seguir.

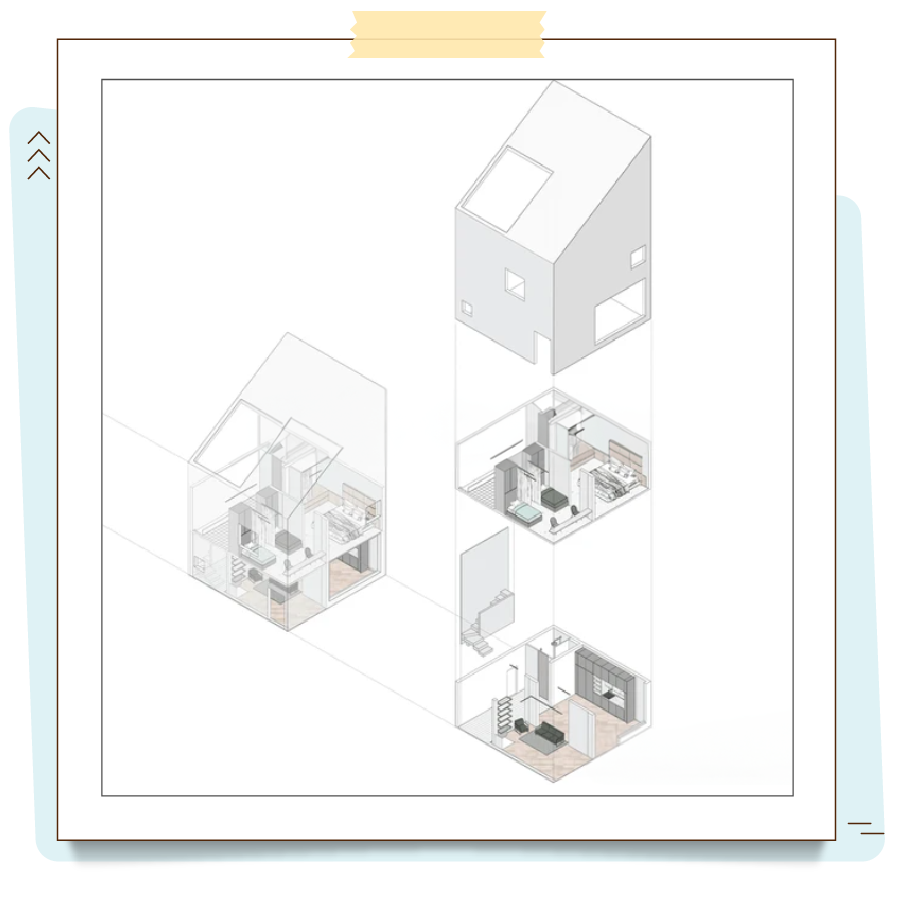

A imagem mostra a perspectiva explodida de uma casa, com a divisão dos pavimentos, o térreo mais abaixo e o superior mais acima, distanciados.

Criamos essas imagens a partir de configurações das cenas e estilos, e quando necessário também usamos a edição em softwares de imagem para personalizar a representação; que segue um estilo oposto ao fotorrealismo que queremos alcançar com as renderizações. Ou seja, cortes e perspectivas explodidas possuem um aspecto mais abstrato e ilustrativo. Veja o vídeo a seguir para aprender como elaborar essas imagens.

Com a difusão no uso dos softwares BIM pela construção civil, cabe destacar como podemos realizar a criação de perspectivas e cenas para a renderização dentro de um dos principais programas de modelagem da informação da construção, o Revit.

O Revit oferece uma plataforma integrada que permite criar modelos digitais detalhados de edifícios, que contém não apenas a volumetria da construção, mas também informações precisas sobre os elementos construtivos.

Além disso, dispõe de recursos para renderização de alta qualidade, com materiais realistas, iluminação precisa e opções de câmera para criar imagens e animações fotorrealistas dos projetos.

Assista ao vídeo e aprenda a gerar e configurar vistas 3D dos modelos criados no Revit:

A capacidade do Revit de criar modelos digitais detalhados e integrados de edifícios, combinada com recursos aos de renderização, eleva a apresentação e documentação de projetos. Ao dominar as técnicas de criação de perspectivas e cenas neste ambiente, você poderá comunicar suas ideias de forma mais eficaz, produzindo renderizações; portanto, explore todas as possibilidades que este software oferece.

Você Sabia?

Você viu que o Revit possui um recurso interno que permite renderizar os projetos de arquitetura e engenharia, porém, existem certas limitações e as imagens não alcançam o fotorrealismo. Assim, é comum a utilização de programas de renderização associados ao Revit como: V-Ray, Lumion, Twinmotion, Enscape e Unreal.

Você reconheceu os métodos e técnicas para aplicar os conceitos de perspectivas cônicas e paralelas, cortes 3D e perspectivas explodidas para a criação e configuração de cenas que se aplicam à elaboração de renderizações para projetos de engenharia e arquitetura.

É essencial destacar também a importância de configurar adequadamente os arquivos de projeto para obter resultados de alta qualidade. Agora, vamos aprofundar nossa compreensão, explorando como essas configurações podem ser aplicadas de maneira prática e eficiente dentro do software SketchUp.

CONFIGURAÇÃO DOS ARQUIVOS DE PROJETO

Configurar os arquivos de projeto corretamente é essencial para um bom resultado do trabalho e garante um fluxo eficiente e organizado. Nessa etapa, realizamos várias configurações relacionadas à visualização, geolocalização, orientação e iluminação solar, enquadramento de cenas, criação de cortes e cenas, e exportação de imagens estáticas e animações. Essas configurações permitem criar renderizações realistas, documentar o projeto com precisão e desenvolver animações envolventes. Veja outros aspectos configuráveis no modelo 3D desenvolvido através do SketchUp:

  1. Geração de modelos a partir de fotografias: usando recurso “Macth Photo”, criamos modelos 3D a partir de fotografias, alinhando e posicionando o modelo 3D com base na fotografia de referência.
  2. Configurações de geolocalização: com essas configurações, é possível vincular o modelo 3D a uma localização específica na Terra. Isso oferece informações contextuais e geográficas ao projeto, permitindo uma conexão exata com o mundo real. Essa funcionalidade é valiosa em projetos que envolvem planejamento urbano, arquitetura, paisagismo e análise ambiental.
  3. Orientação e iluminação solar: ao configurar orientação e iluminação solar, podemos ajustar a posição do Sol e a iluminação do ambiente no modelo 3D. É possível especificar a latitude, longitude, data e hora para alinhar o sol corretamente. Dessa forma, analisamos o sombreamento e a exposição solar em uma edificação ou ambiente, o que permite avaliar o desempenho energético em um projeto.
  4. Enquadramento de cenas em fotografias: O enquadramento das cenas envolve ajustar a visualização da maquete digital para criar uma composição adequada para a cena desejada. Dessa forma, podemos incorporar alguns conceitos de fotografia de arquitetura e interiores para auxiliar nesse processo, tais como:

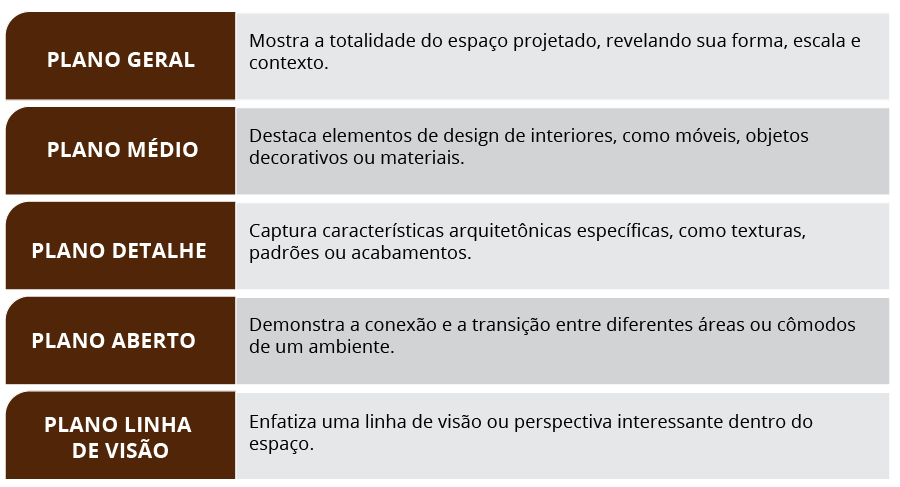

Imagem mostra alguns conceitos de fotografia de arquitetura e interiores.

Lembrando, que a seleção do enquadramento varia de acordo com a intenção da cena, pois, dependendo do projeto, pode ser necessário incluir ou destacar um elemento em relação a outro.

  1. Criação e configuração de cortes: usamos os cortes para visualizar a parte interna dos modelos criados, explorar visualmente o interior de um projeto, mostrar detalhes construtivos, estudar a distribuição dos espaços e criar a documentação técnica do modelo. Essa configuração também é valiosa na criação e posicionamento de cenas.
  2. Criação e configurações de cenas: as cenas permitem preservar ângulos e visualizações do modelo, para posterior exportação ou renderização como imagens estáticas ou animações.
  3. Configurações de visualização: as configurações de visualização permitem ajustar a forma como o modelo 3D é exibido na tela. E incluem os estilos de visualização (“esboço”, “sombreado”, etc.), a exibição de sombras, arestas e perfis e transparência.
  4. Criação e exportação de imagens estáticas e animações: o SketchUp permite criar e exportar cenas e animações que podem ser utilizadas em apresentações, relatórios etc. As animações são especialmente úteis para mostrar diferentes ângulos, movimentos ou transformações do modelo 3D.

Agora que você compreendeu para que usamos cada um dos recursos e configurações dos arquivos de projeto, assista ao vídeo a seguir para aprender como utilizar esses recursos dentro do programa SketchUp.

Neste vídeo, exploramos configurações essenciais para construir as maquetes digitais no SketchUp. Aprendemos a gerar modelos a partir de fotos, geolocalizar, ajustar orientação solar, criar cortes e cenas, além de personalizar a visualização e exportar imagens e animações. Lembre-se que a prática é essencial para dominar esses recursos e ferramentas.

Chegamos ao final da aula! Você explorou diferentes técnicas de representação para gerar imagens ilustrativas e realistas dos projetos de arquitetura e engenharia e compreendeu a importância das configurações adequadas nos arquivos de projeto em diferentes softwares como o SketchUp e o Revit. Através do uso inteligente dessas técnicas e ferramentas, podemos elevar a qualidade e a compreensão de nossos projetos.

Solução do Problematizando

Vamos retornar a pergunta do “problematizando”... “Como reconhecer os métodos e técnicas de configuração de arquivos para elaborar renderizações?”

Para reconhecer os métodos e técnicas de configuração de arquivos é fundamental adquirir uma compreensão sólida dos diferentes tipos de perspectivas, como as cônicas e as paralelas, e entender quando aplicá-las em projetos específicos de acordo com os objetivos e necessidades. Assim, escolher o estilo visual adequado é essencial para elaborar renderizações de alta qualidade.

Além disso, configurações complementares dos arquivos de projetos como, a geolocalização e a iluminação solar, as configurações de cortes e cenas, dentre outras, são essenciais para aumentar a precisão do modelo 3D desenvolvido, garantindo melhores renderizações.

Após realizar uma pesquisa sobre a aplicação de perspectivas e outros tipos de representações criativas para a apresentação de projetos, Laura apresenta sua ideia a Roberta.

Laura - Roberta, finalizei a pesquisa. Aprendi muito sobre as diferentes formas visuais de apresentação de modelos tridimensionais, e acredito que podemos aplicar a perspectiva cônica nesse projeto, pois proporciona uma visualização mais próxima do que o olho humano enxerga.
Roberta - Ótima solução, Laura! Assim a cliente terá uma compreensão mais realista das mudanças que vamos propor no ambiente. Pode iniciar a criação e configuração das cenas para gerar as renderizações.
Laura - Certo, Roberta.

A imagem mostra Roberta e Laura conversando no escritório da SI Construções sobre o projeto, Laura está apresentando em um notebook a perspectiva que criou do ambiente com as modificações solicitadas pelo cliente.

Praticando

1) Como especialista na construção de modelos digitais na área da construção civil, é necessário que você saiba diferenciar os diferentes métodos e técnicas para a criação de imagens para a apresentação dos projetos. Dessa forma, selecione a opção que apresenta o tipo de representação que simula a percepção visual humana, criando uma ilusão de profundidade e distorção com base na distância e no ângulo de visão.





Resposta correta!

Muito bem! A perspectiva cônica, conhecida como de um ponto de fuga, se assemelha a forma como o olho humana enxerga.

Resposta incorreta!

Não foi dessa vez! Os cortes 3D são esquemas gerados através da aplicação em conjunto de um ou mais planos de seção no modelo.

Resposta incorreta!

Não foi dessa vez! A perspectiva paralela, conhecida como projeção ortogonal, oferece uma representação mais técnica e precisa do modelo; sendo mais usada para a criação de plantas, cortes etc.

Resposta incorreta!

Não foi dessa vez! A perspectiva explodida é criada por meio da separação dos elementos que compõem o modelo, num plano de projeção ortogonal.

Resposta incorreta!

Não foi dessa vez! O plano aberto demonstra a conexão e a transição entre diferentes áreas ou cômodos de um ambiente; enquanto o plano médio destaca elementos de design de interiores, como móveis, objetos decorativos ou materiais.

Resposta correta!

Muito bem! O plano geral mostra a totalidade do espaço projetado, revelando sua forma, escala e contexto; enquanto o plano detalhe captura características arquitetônicas específicas, como texturas, padrões ou acabamentos.

Resposta correta!

Muito bem! A geolocalização permite vincular uma localização real ao modelo 3D.

Resposta incorreta!

Não foi dessa vez! As cenas não adicionam qualquer propriedade de localização.

Resposta correta!

Muito bem! Através da orientação e iluminação solar conseguimos simular a forma como o Sol incide sobre o edifício ou ambiente.

Resposta incorreta!

Não foi dessa vez! As formas de visualização não tem relação com as configurações de iluminação no modelo 3D.
